产品介绍

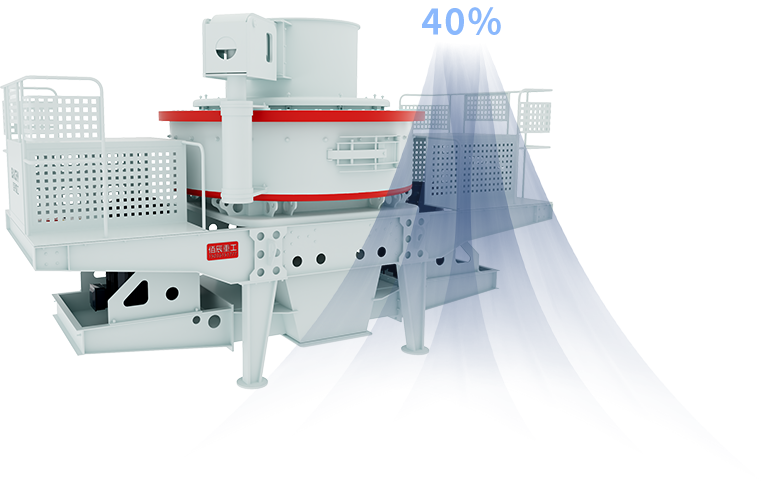

VSI立轴冲击式破碎机采用先进的石打石破碎原理，通过优化设计的深腔型转子和破碎腔结构，实现物料的高效破碎和精细整形。设备配备重型转子结构和液压开盖系统，维护保养更加便捷。特殊的减震底座设计，有效降低设备运行时的振动和噪音。

该设备采用独特的四口叶轮设计，通过优化叶轮结构和转速参数，在保证破碎效率的同时显著降低能耗。配备智能控制系统，可实时监测设备运行状态，自动调节工作参数，确保设备始终处于最佳工作状态。

高效破碎，产量卓越

• 核心原理：采用深腔型转子设计和优化的破碎腔型，提高物料通过量和破碎效率。

• 带来的优势：同比传统设备产能提升35%以上，能耗降低20-25%，运行成本显著降低。
粒形优异，品质可控

• 核心原理：通过石打石和石打铁复合破碎方式，实现物料的多重破碎整形。

• 带来的优势：成品砂颗粒均匀，粒形圆润，针片状含量低于6%，级配合理。
智能控制，操作便捷

• 核心原理：配备PLC自动控制系统，实时监测设备运行参数，自动调节工作状态。

• 带来的优势：实现智能化运行，减少人工操作，提高生产效率和安全性。
维护简便，运行可靠

• 核心原理：液压开盖系统和模块化设计，关键部件可快速检修更换。

• 带来的优势：维护时间缩短50%，易损件更换便捷，设备运转率高。

1. 给料与分料阶段：物料通过进料口均匀进入破碎机顶部，经独特的分料器系统将物料分成两部分，约70%的物料进入高速旋转的叶轮中心，30%的物料从叶轮四周均匀散落，形成合理的物料分布。

2. 加速与冲击阶段：进入叶轮的物料在离心力作用下被加速至60-80m/s的高速后从流道抛出，与周围自由下落的物料发生剧烈碰撞，实现"石打石"的高效破碎效果，同时减少耐磨件磨损。

3. 筛分与循环阶段：破碎后的物料通过底部可调节的筛板间隙进行分级筛分，合格物料及时排出机外，未达到粒度要求的物料在破碎腔内继续循环破碎，直至达到预定粒度标准。

型号		VSI-7611	VSI-8518	VSI-9526	VSI-1140	VSI-1145
⽣产能⼒(t/h)	瀑落与中⼼进料	120-180	200-260	300-360	450-520	500-600
⽣产能⼒(t/h)	全中⼼进料	60-90	100-130	150-190	225-260	250-360
进料尺⼨(mm)	软料	<35	<40	<45	<50	<50
进料尺⼨(mm)	硬料	<30	<35	<40	<45	<45
转速(r/mIn)		1700-1890	1520-1690	1360-1510	1180-1310	1180-1280
双电动机功率(kw)		2×55	2×90	2×132	2×200	2×220
最⼤外形尺⼨(mm)		4100×2290×2350	4600×2280×2650	4600×2350×2850	5200×2600×3220	5500×2790×3320
振动传感器		监测范围：0.1-20mm/s 连续可调
双油泵电动机功率 Power of Double OIl Pump (kw)		2×0.31
液压润滑站	安全保护	双油泵互补保证供油；⽆油流、⽆油压⾃动停机；⽔冷降温；冬季电机加热启动
	外形尺⼨(mm)	820×520×1270
	油箱加热器功率(kw)	2
